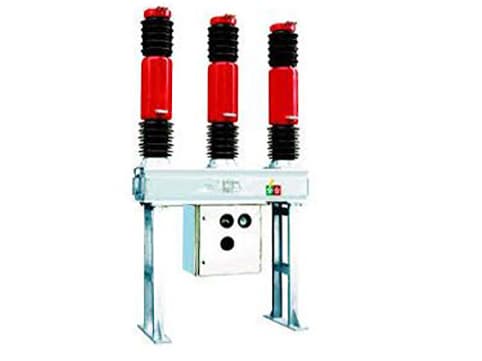

35 кВ ZW39-40.5 маркийн дотроо гүйдлийн трансформатортай Вакуум таслуур

    Вакуум таслуур нь нэг суурь дээр байрлуулсан гурван туйлтай, туйл бүр өөрийн гэсэн дамжлагатай байдаг.

    Сүүлийн жилүүдэд вакум таслуурыг 10 кВ, түүнээс дээш хүчдэлийн цахилгаан тоноглолд өргөн хэрэглэж байна. Вакум таслуурын ажиллах үндсэн зарчим нь гүн вакумд контакт салах үед үүссэн цахилгаан нумыг унтраадаг.


Бүтэц

      -вакум нум унтраах камерын хөдөлгөөнт контакт,
      -вакум нум унтраах камер,
      -вакум нум унтраах камерын үл хөдлөх контакт,
      -гүйдлийн цагираг контакт,
      -таталтын тусгаарлагч,
      -шахагч пүрш,
      -таслах пүрш,
      -дээд таглаа,
      -ороомог,
      -цагираг соронзон,
      -якорь,
      -доод таглаа,
      -ялтас,
      -вал,
      -тогтмол соронзон,
      -геркон /туслах хэлхээний контакт/,




Техникийн шаардлага

        - Суурилуулах газар:     Гадаа
        - Дотор талын изолятор:     SF6
        - Гадна талын изолятор:     Шаазан
        - Орчны температур:     -45°С - +45°С
        - Далайн түвшнээс дээш:    ≤ 1350
        - Газар хөдлөлтийн зэрэг:     7-8 балл
        - Бохирдлын зэрэг:     IY
        - Салхины хурд:     40 м/сек
        - Хийц:     3 туйлт
